一、水分（ M )

煤的水分分為兩種，一是內(nèi)在水分（ Minh ) ，是由植物變成煤時(shí)所含的水分；二是外水（ Mf ) ，是在開(kāi)采、運(yùn)輸?shù)冗^(guò)程中附在煤表面和裂隙中的水分．全水分是煤的外在水分和內(nèi)在不分總和。一般來(lái)講，煤的變質(zhì)程度越大，內(nèi)在水分越低。褐煤、長(zhǎng)焰煤內(nèi)在水分普通較高，貧煤、無(wú)煙煤內(nèi)在水分較低。

水分的存在對(duì)煤的利用其不利，它不僅浪費(fèi)了大量的運(yùn)輸資源，而且當(dāng)煤作為燃料時(shí)，煤中水分會(huì)成為蒸汽，在蒸發(fā)時(shí)消耗熱量；另外，精煤的水分對(duì)煉焦也產(chǎn)生一定的影響。一般水分每增加 2 % ，發(fā)熱量降低 100kcal/kg( 大卡／千克）；冶煉精煤中水分每增加 1 % ，結(jié)焦時(shí)間延長(zhǎng) 5 - 10min .

二、灰分（ A )

煤在徹底燃燒后所剩下的殘?jiān)Q(chēng)為灰分，灰分分外在灰分和內(nèi)在灰分。外在灰分是來(lái)自板和夾研中的巖石碎塊，它與采煤方法的合理與否有很大關(guān)系。外在灰分通過(guò)分選大部分能去掉。內(nèi)在灰分是成煤的原始植物本身所含的無(wú)機(jī)物，內(nèi)在灰分越高，煤的可選性越差?；沂怯泻ξ镔|(zhì)．動(dòng)力煤中灰分增加，發(fā)熱量降低、排渣量增加，煤容易結(jié)渣；一般灰分每增加 2% ? 發(fā)熱量降低 10okcal / kg 左右。冶煉精煤中灰分增加，高爐利用系數(shù)降低，焦炭強(qiáng)度下降，石灰石用量增加；灰分每增加 1 % ，焦炭強(qiáng)度下降 2 % ，高爐生產(chǎn)能九下降 3 % ，石灰石用量增加 4 % .

三、揮發(fā)分（ V )

煤在高溫和隔空氣的條件下加熱時(shí)，所排出的氣體和液體狀態(tài)的產(chǎn)物稱(chēng)為揮發(fā)分。揮發(fā)分的主要成分為甲烷、氫及其他碳?xì)浠衔锏?。它是鑒別煤炭類(lèi)別和質(zhì)量的重要指標(biāo)之一。一般來(lái)講，隨著煤炭變質(zhì)程度的增加，煤炭揮發(fā)分降低。褐煤、氣煤揮發(fā)分較高，瘦煤、無(wú)煙煤揮發(fā)分較低。

四、固定碳含量（ FC )

固定碳含量是指除去水分、灰分和揮發(fā)分的殘留物，它是確定煤炭用途的重要指標(biāo)。從 100 減去煤的水分、灰分和揮發(fā)分后的差值即煤的固定碳含量。根據(jù)使用的計(jì)算揮發(fā)分的基準(zhǔn)，可以計(jì)算出干基、干燥無(wú)灰基等不同基準(zhǔn)的固定碳含量。

五、發(fā)熱量（ Q )

發(fā)熱量是指單位質(zhì)量的煤完全的燃燒時(shí)所產(chǎn)生的熱量，主要分為高位發(fā)熱量和低位發(fā)熱量。煤的高位發(fā)熱量減去水的汽化熱即是低位發(fā)熱量。發(fā)熱量國(guó)際單位為百萬(wàn)焦耳／千克（ MJ/kg ) ，常用單位大卡斤克，換算關(guān)系為： 1MJ / kg =239 . 14kcal / kg ? 1J = 0.239gcal ? 1cal= 4 . l8J 。如發(fā)熱量 550kcaL/ g , 5500kcal / kg=550÷239 . 14 = 23MJ ／ kg . 為便于比較，我們?cè)诤饬棵禾繒r(shí)消耗時(shí)，要把實(shí)際使用的不同發(fā)熱量的煤炭換算成標(biāo)準(zhǔn)煤，標(biāo)準(zhǔn)煤的發(fā)熱量為 29 . 27MJ/kg ( 700okcal / kg ）。國(guó)內(nèi)貿(mào)易常用發(fā)熱量標(biāo)準(zhǔn)為收到基低位發(fā)熱量（ Qnet,ar) ，它反映煤炭的應(yīng)用效果，但外界因素影響較大，如水分等，因此 Qnet,ar 不能反映煤的真實(shí)品質(zhì)。國(guó)際貿(mào)易通用發(fā)熱量標(biāo)準(zhǔn)為空氣干燥基高位發(fā)熱量（ Qnet,ar) ，它能較為準(zhǔn)確的反映煤的真實(shí)品質(zhì)，不受水分等外界因素影響。在同等水分、灰分等情況下，空氣干燥基高位發(fā)熱量比收到基低位發(fā)熱量高 1.25MJ/g ( 300kcal / kg ）左右．

六、膠質(zhì)層大厚度（ Y )

煙煤在加熱到一定溫度后，所形成的膠質(zhì)層大厚度是煙煤膠質(zhì)層指數(shù)測(cè)定中利用探針測(cè)出的膠質(zhì)體上、 F 層面差的大值。它是煤炭分類(lèi)的重要標(biāo)準(zhǔn)之一。動(dòng)力煤膠質(zhì)層厚度大，容易結(jié)焦；冶煉精煤對(duì)膠質(zhì)層厚度有明確要求．

七、粘結(jié)指數(shù)（ G )

在規(guī)定條件下以煙煤在加熱后粘結(jié)專(zhuān)用無(wú)煙煤的能力，它是煤炭分類(lèi)的重要標(biāo)準(zhǔn)之一，是冶煉精煤的重要指標(biāo)?？萁Y(jié)指數(shù)越高，結(jié)焦性越強(qiáng)．

八、煤灰熔融性溫度（灰溶點(diǎn)）

在規(guī)定條件下得到的隨加熱溫度而變化的煤灰熔融性變形溫度（ DT ）、軟化溫度 ( ST ）、流動(dòng)溫度（ FT ) ，常用軟化溫度（ ST ）來(lái)表示?；胰廴谛詼囟仍礁撸夯也蝗菀捉Y(jié)渣。因鍋爐設(shè)計(jì)不同，對(duì)灰熔融性溫度要求也不一樣。煤灰熔融性溫度的高低，直接關(guān)系到煤作為燃料和氣化原料時(shí)的性能，煤灰熔融性溫度低，煤灰容易結(jié)渣，增加了排渣的難度，尤其是固態(tài)排渣的鍋爐和移動(dòng)床的氣化爐，煤灰熔融性溫度要求較高。

九、哈氏可磨指數(shù)（ HGI )

哈氏可磨指數(shù)是反映煤的可磨性的重要指標(biāo)。煤的可磨性是指一定量的煤在消耗相同的能量下，磨碎成粉的難易程度?？赡ブ笖?shù)趙大，煤趙容易磨碎成粉。在發(fā)電煤粉鍋爐和高爐噴吹用煤，可磨指數(shù)是質(zhì)量評(píng)價(jià)的一個(gè)重要指標(biāo)。＋、吉氏流動(dòng)度（ ddpm) 煤的流動(dòng)度是表征煤在干餾時(shí)形成的膠質(zhì)體的粘度，是煤的塑性指標(biāo)之一。流動(dòng)度是研究煤的流變性和熱分解力學(xué)的有效手段，又能表征煤的塑性，可以指導(dǎo)配煤和焦炭強(qiáng)度預(yù)測(cè)。吉氏流動(dòng)度是以固定力矩在煤受熱形成的膠質(zhì)體中轉(zhuǎn)動(dòng)的大轉(zhuǎn)速表示的流動(dòng)度指標(biāo)，用每分鐘轉(zhuǎn)動(dòng)的角度來(lái)表示。

十一、增鍋膨脹序數(shù)（ CSN )

增塌膨脹序數(shù)是在規(guī)定條件下以煤在增禍中加熱所得焦塊膨脹程序的序號(hào)表征煤的膨脹性和塑性指標(biāo)．增禍膨脹序數(shù)的大小取決于煤灰熔融性、膠質(zhì)體生成期間析氣情況和膠質(zhì)體的不透氣性。

十二、焦渣特征（ CRC )

煤炭熱分解以后剩余物質(zhì)的形狀。根據(jù)不同形狀分為 8 個(gè)序號(hào)，其序號(hào)即為焦渣特征代號(hào)。
1── 粉狀。全部是粉末，沒(méi)有相互粘著的顆粒．
2── 粘著。用手指輕碰即為粉末或基本上是粉末，其中較大的團(tuán)塊輕輕一碰即成粉末。
3── 弱粘性。用手指輕壓即成不塊。
4 ── 不熔融粘結(jié)。用手指用力壓才裂成小塊，焦渣上表面無(wú)光澤，下表面稍有銀白色光澤．
5 ── 不膨脹熔融枯結(jié)。焦渣形成扁平的塊，煤粒的界限不易分清．焦渣上表面有明顯的銀白色金屬光澤，下表面銀白色光澤更明顯。
6── 微膨脹熔融粘結(jié)。用手指壓不碎，焦渣的上、下表面均有銀白色金屬光澤，但焦渣表面具有較小的膨脹泡．
7── 膨脹熔融粘結(jié)。焦渣的上、下表面均有銀白色金屬光澤，明顯膨脹，但高度不超過(guò) 15mm 。
8── 強(qiáng)膨脹熔融粘結(jié)。焦渣的上、下表面有銀白色金屬光澤，焦渣高度大于 15mm 。

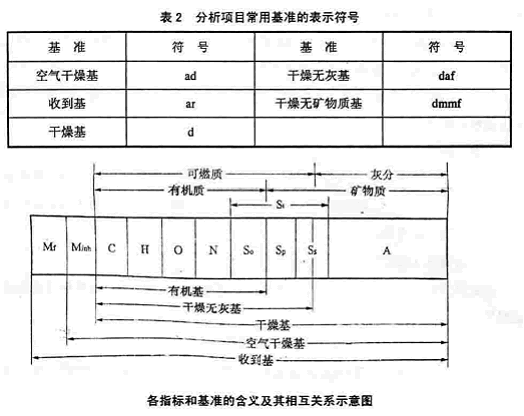

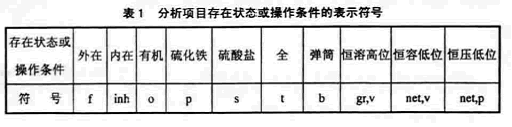

十三、煤炭工業(yè)分析指標(biāo)的基準(zhǔn)（詳見(jiàn)有關(guān)章節(jié)）
